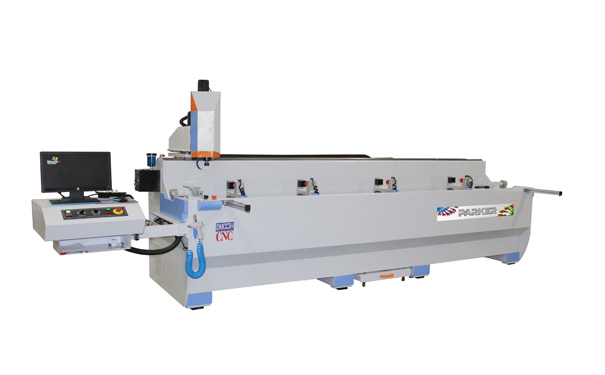

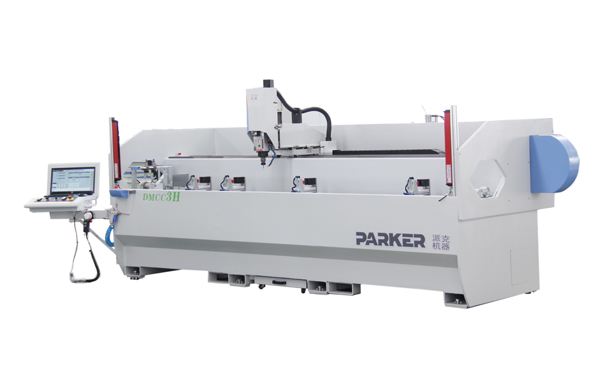

1、鋁型材鉆銑加工中心
此款鋁型材鉆銑加工中心為派克機器研發的新款鋁型材加工中心,可實現對工業鋁材及幕墻鋁型材的各類型孔、槽的銑削加工,采用意大利HSD高速電主軸,加工精度高;可實現一次裝夾完成三個面的銑削加工。
設備特點:
☆ 采用高精度直線導軌副、滾柱絲杠、齒輪齒條及進口伺服電機,保證運動平穩,具有較高的定位及加工精度;
☆ 采用意大利HSD高速電主軸,轉動穩定噪音小,切削能力強;
☆ 采用植物油微量冷卻系統,有效提高刀具壽命,無毒無污染。
☆ 可旋轉工作臺能夠在-90°、0°和+90°三個位置間任意轉換,實現一次夾裝可完成三個面的銑削加工;
☆ 采用德國PA控制系統,智能的數控系統和簡潔直觀的人機界面使操作更加方便快捷。
技術參數:
☆ 橫向行程 (X軸):3200mm
☆ 縱向行程 (Y軸):300mm
☆ 垂直行程 (Z軸):200mm
☆ X軸運行速度:0~140m/min
☆ Y軸運行速度:0~75m/min
☆ Z軸運行速度:0~75m/min
☆ 主軸轉速/功率:18000rpm/6kw
☆ 主軸S2 6.6KW
☆ 齒條M2 6級精度
☆ 連續定位精度: ±0.05mm
☆ 加工精度: ±0.1mm

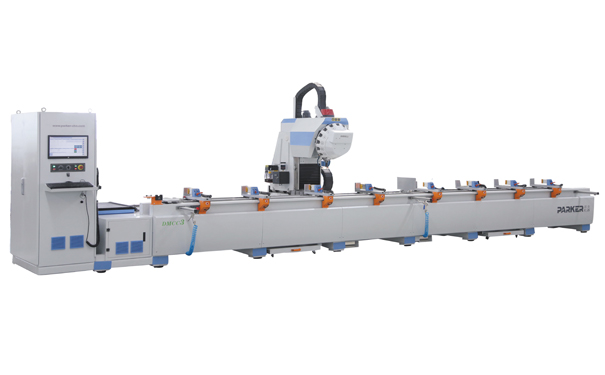

2.鋁板加工中心
派克機器的此款鋁板加工中心也可實現對工業鋁材的銑削、鉆孔等工藝的加工。還可加工鋼鐵銅等材料。具體技術規格可根據客戶型材進行特殊定制;總控電柜與機體一體化設計,方便運輸,安裝,操作,穩定性更高;配有集屑導槽,加工碎屑全部集中在床身下部抽屜內,方便清理。
設備特點:
☆ 雙區雙工位加工,效率高,并可根據客戶需求適當增加工位。
☆ 設備X,Y,Z軸定位最高速度可達80M、60M、60M/min,同設備類型中速度最快,效率最高。
☆ 夾具氣路使用原裝進口伸縮軟管,使夾具具有大的橫向移動范圍,適合各種型材的加工。
技術參數:
電源:
☆ 交流 380V 50Hz
☆ 功率: 13KW
☆ 耗氣量: 240L/min
☆ X軸定位速度: 80M/min X軸行程 7200mm
☆ Y軸定位速度: 60M/min Y軸行程400
☆ Z軸定位速度: 60M/min Z軸行程500
☆ 刀庫: 16刀位
☆ 主軸轉速: 11000rpm
☆ 加工范圍: 長7000*寬380*高300
☆ 外形尺寸: 9900*2250*2560(運輸時Z軸調低,高度會降低)

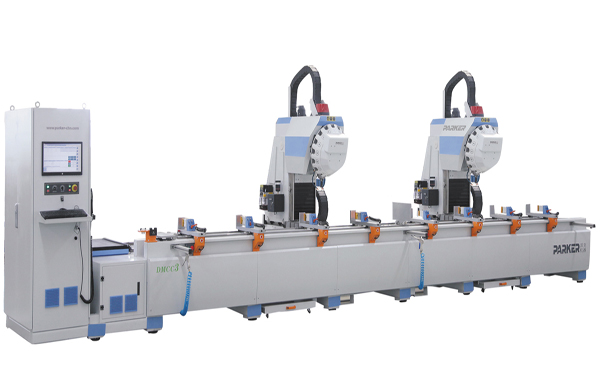

特點:
◆ 一體化床身,熱處理定型,剛性好。
◆ 總控電柜與機體一體化設計,方便運輸、安裝、操作,穩定性更高。
◆ LH/RH左右工裝夾具具有通用互換性,左右夾具工裝可以互換使用,設備之間夾具同時具有通用互換性。
◆.配有鏈條式集屑排屑系統,方便清理,病配有油水分離器,自動排除切削液內的導軌油
◆ 雙機頭、雙區雙工位加工,效率高
技術參數:
◆電源: 交流380V 50Hz
◆功率: 30KW
◆氣壓需求: 0.5-0.8Mpa
◆X軸定位速度: 56M/min X軸行程 3500mm
◆Y軸定位速度: 30M/min Y軸行程380mm
◆Z軸定位速度: 30M/min Z軸行程500mm
◆X、Y、Z軸進給速度: 1-1500m/min
◆X軸定位精度: ±0.05mm
◆Y、Z軸定位精度: ±0.01mm
◆重復定位精度: ±0.01mm
◆外形尺寸: 6000*2500*2600mm(運輸時Z軸調低,高度會降低)
◆重量: 6000-12000kg(根據定制)

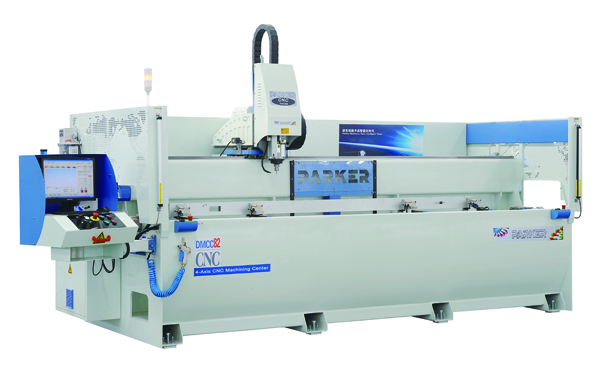

3、鋁型材四軸加工中心
派克機器生產的此款加工中心為世界上加工速度最快的加工中心,廣泛服務于軌道交通、航空航天、汽車工業等加工領域,超高速定位加工,可達到120m/min;配備專用CAD-CAM軟件,可直接識別DWG文檔;+90°到-90°任意角度加工;半干式刀具冷卻系統,無毒無污染,便于清潔;精密分配型導軌自動潤滑
?
性能特點:
◆具備斷點繼續及選擇加工功能
◆意大利原裝HSD電主軸及8刀位刀庫
◆真正實現四軸聯動及插補,可加工圓管材料
◆單次加工及多次循環可自由設定,提高效率
◆雙定位可選,可一次加工兩件工件,及超長工件
技術參數:
◆電源:3相380V
◆氣壓:0.5-0.8Mpa
◆功率:11KW
◆X軸行程 3500mm
◆速度 120000mm/min
◆Y軸行程 400mm
◆速度 80000mm/min
◆Z軸行程 400mm
◆速度 60000mm/min
◆定位精度±0.02mm
◆圓柱度 ±0.1mm
◆加工速度 3000mm(視刀具種類及刀具型號有變化)
◆重量 3T
◆外形尺寸: 5380*1890*2240mm

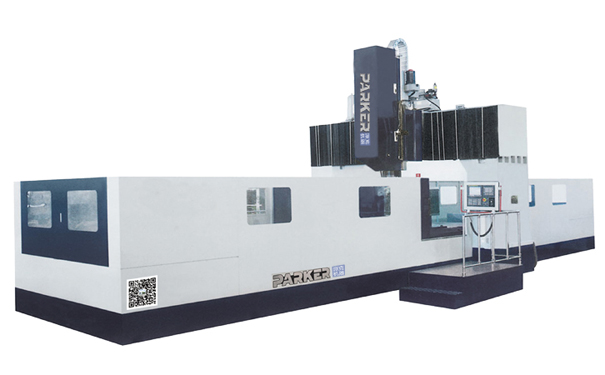

性能特點
◆龍門式框架結構,整機具有良好的剛性、抗震性和精度保持性。
◆定梁式結構,橫梁導軌采用垂直正交結構,剛性好。
◆X,Y軸采用重載直線滾動導軌,承載大、精度高。Z軸為硬軌結構,確保Z向進給的剛性和高精度進給的保持性。
◆臺灣名牌高速主軸單元(15000rpm)主軸最高轉速12000rpm。
◆適合航天、汽車、紡織、模具、包裝機械、礦山設備等大型工件的精密加工,可自動完成銑、鉆、鏜、攻絲等多道工序的復雜加工。
技術參數:
◆ 橫向行程 (X軸):4200mm
◆ 縱向行程 (Y軸):2500mm
◆ 垂直行程 (Z軸):1000mm
◆ X軸運行速度:0~120000mm/min
◆ Y軸運行速度:0~120000mm/min
◆ Z軸運行速度:0~8000mm/min
◆ 主軸轉速:30-12000rpm/3kw
◆ X Y Z軸進給速度:1-4000mm/min
◆ 氣 源:0.5~0.8MPa 電 源:380V/50Hz
◆ 主軸電機總功率:5.5-11kw
◆定位精度:0.02mm
◆ 重復定位精度:0.015mm/0.014mm/0.012mm
◆重量:48000kg(根據機型,重量不同)
◆ 外形尺寸(長×寬×高):11120*4860*5650mm

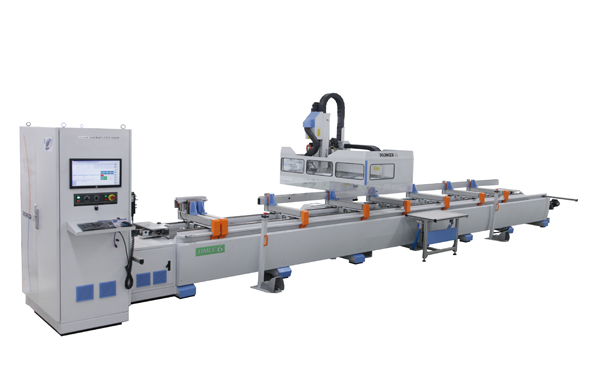

4.鋁型材高速加工中心
此款鋁型材加工中心采用意大利高速電主軸可實現+90度到-90度的任意角加工,采用半干式刀具冷卻系統,真正實現四軸聯動及插補,亦可加工圓形材料。適用各種工業鋁型材及幕墻鋁型材的安裝孔、流水槽、鎖孔、形孔、端銑及攻絲等加工工序。采用高品質的工業專用計算機控制系統,具有良好的用戶操作界面、圖形編程及加工跟蹤界面,真正實現所見即所得。
功能特點:
◆ 采用高品質的進口伺服電機、滾珠絲杠、直線導軌副及軸承等機構以確保設備具有較高的加工精度。
◆ 帶有6工位刀具庫,自動換刀(用時直徑在80~150銑刀時,相鄰兩個刀位為空)。
◆ 設有半封閉的防護罩,安全性得到提高。
◆ 夾具位置可自動擺放(需軟件支持)。
技術參數:
◆ 縱向行程 (x軸): 7600mm
◆ 橫向行程 (y軸): 960mm
◆ 垂直行程 (z軸): 610mm
◆ X軸運行速度: 0~90m/min
◆ Y軸運行速度: 0~80m/min
◆ Z軸運行速度: 0~75m/min
◆ 主軸回轉范圍: -90º~0º~+90º
◆ 刀具庫: 6刀位、程序下可自動換刀
◆ 刀具安裝長度:165mm
◆ 氣源: 0.5-0.8Mpa
◆ 電源: 380V/50Hz
◆ 加工尺寸范圍(寬×高×長):550×300×7300mm
◆ 外形尺寸(長×寬×高):10100×2300×2600mm

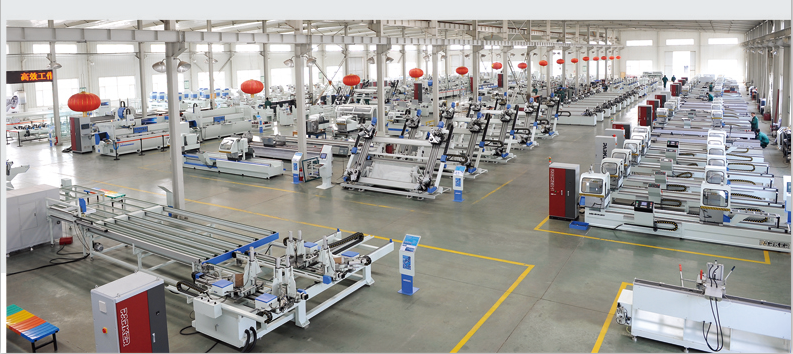

派克機器專注鋁型材加工設備的研發與制造20年,承接各類龍門加工中心,五軸加工中心等鋁型材加工中心的定制。作為省級技術研發中心的派克機器擁有一支技術過硬的隊伍,根據客戶工藝及型材需求定制的加工中心,性價比高,性能穩定。在業界享有盛名!訂購熱線:0531-88977166.com
