門窗生產企業在選購門窗設備時,通常都會按照門窗生產工藝流程,選購不同功能的門窗設備。在選購門窗設備的過程中,由于門窗設備,從鋸切類、組角類、鉆銑類,到輔助類的系列。設備類型多達幾十種,如果缺乏專業的門窗制作經驗,往往門窗設備搭配不合理。門窗設備功能不能完全發揮,造成門窗資金投入過大影響未來企業經濟效益。
為了解決門窗設備功能單一,搭配不合理等技術問題,派克機器研發人員,在現有基礎上,將鉆銑、沖鉚類設備進行了功能整合,開發的門窗型材加工中心系列設備,實現了一臺設備,一次上料完成從鉆、銑、仿形到攻絲等加工工藝。

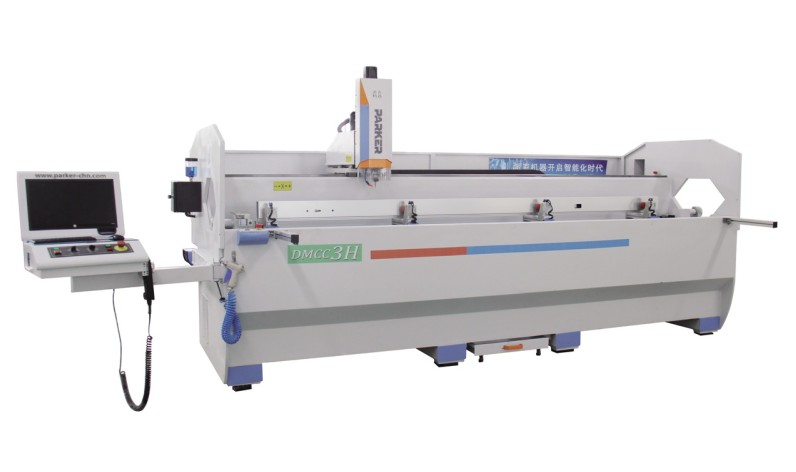

門窗型材加工中心系列中的高速數控仿形銑床,整合了傳統鉆銑設備中,單軸仿型銑、雙軸仿型銑和三孔仿形銑床、水槽銑及沖床等多項功能,高速、高效、精準、方便,節約人工,節約場地、節約設備投資成本,是門窗生產企業門窗設備升級改造的首選產品。
特點:
◆ 適合各種工業鋁材及幕墻鋁型材的各類型孔、槽的銑削加工;
◆采用高精度直線導軌副、滾柱絲杠、齒輪齒條及進口伺服電機,保證運動平穩,具有較高的定位及加工精度;
◆ 采用意大利HSD高速電主軸,轉動穩定噪音小,切削能力強;
◆ 采用植物油微量冷卻系統,有效提高刀具壽命,無毒無污染。
◆可旋轉工作臺能夠在-90°、0°和+90°三個位置間任意轉換,實現一次夾裝可完成三個面的銑削加工;
◆ 采用德國PA控制系統,智能的數控系統和簡潔直觀的人機界面使操作更加方便快捷。
技術參數:
◆ 橫向行程 (X軸):3200mm
◆ 縱向行程 (Y軸):300mm
◆ 垂直行程 (Z軸):200mm
◆ X軸運行速度:0~140m/min
◆ Y軸運行速度:0~75m/min
◆ Z軸運行速度:0~75m/min
◆ 主軸轉速/功率:18000rpm/3kw
◆ 工作臺工作位置:-90°、0°、+90°
◆ 刀具夾頭:ER25-Ф8
◆ 氣 源:0.5~0.8MPa 電 源:380V/50Hz
◆ 整機總功率:6kw
◆刀具冷卻:自動噴霧冷卻
◆ 加工尺寸范圍(寬×高×長):160×160×3200mm
◆加工特點:一次裝夾,可進行三個面加工
◆ 外形尺寸(長×寬×高):4525×1630×1900mm
