行程 STROKE | |
X軸行程(Stroke for X axis) | 7000(可定制) |
Y軸行程(Stroke for Y axis) | 1000mm |
Z軸行程(Stroke for Z axis) | 550mm |
B軸回轉范圍 | ±185° |
C軸回轉范圍 | ±320° |
主軸 SPINDLE | |
主軸轉速(Spindle Speed) | 24000r/min |
主軸錐孔(Spindle Taper) | HSK-63F |
主軸功率 | 15kw |
主軸至工作臺距離 | 低160mm,高670mm |
刀庫 TOOLS | |
刀庫款式(Tools Changer Format) | 斗笠式 |
刀庫容量(Capacity Of Tools Magazine) | 8 |
移動速度 MOVING SPEED | |
X軸移動(X Axis Moving Speed) | 0~60m/min |
Y軸移動(Y Axis Moving Speed) | 0~30m/min |
Z軸移動(Z Axis Moving Speed) | 0~30m/min |
B軸運行速度 | Max166.7°/s |
C軸運行速度 | Max166.7°/s |
潤滑冷卻系統 LUBRICATING SYSTEM | |

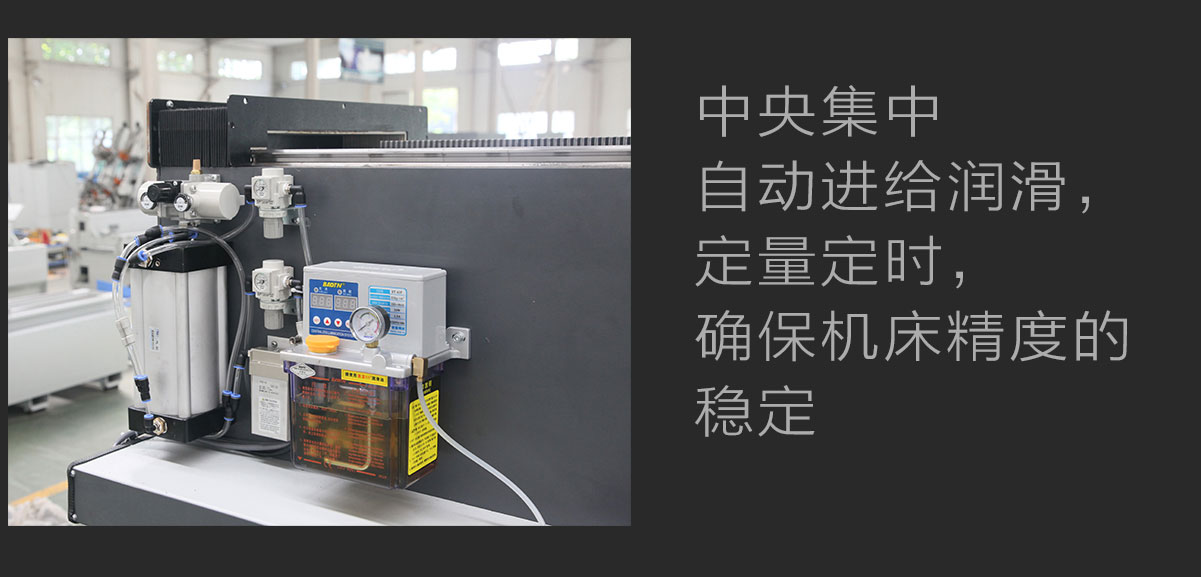

潤滑系統(Lubricating System) | 自動潤滑 |
冷卻系統(Cooling System) | 微量霧化冷卻 |
精密度 PRECISION | |
X 軸定位精度(Position Precision Of X Axis) | ±0.05 mm |
Y/Z 軸定位精度(Position Precision Of Y /Z Axis) | ±0.02 mm |
重***定位精度(Repeating Position) | ±0.01 mm |
機械規格 SIXE OF MACHINE | |
電源(Power Supply) | AC 380V 50Hz |
氣壓需求(Air Pressure) | 0.5MPa – 0.8MPa |
機床承重 | 500kg/m |
重量(Weight) | 24000kg |
占地面積(Area) | 15500×3000mm |
零部件使用品牌及規格 MAIN COMPONENT CONFIGURATION | |
數控系統 | 意大利歐塞 |
伺服電機(Serve Motor) | 日本安川 |
減速機 | X軸:臺灣ATG |

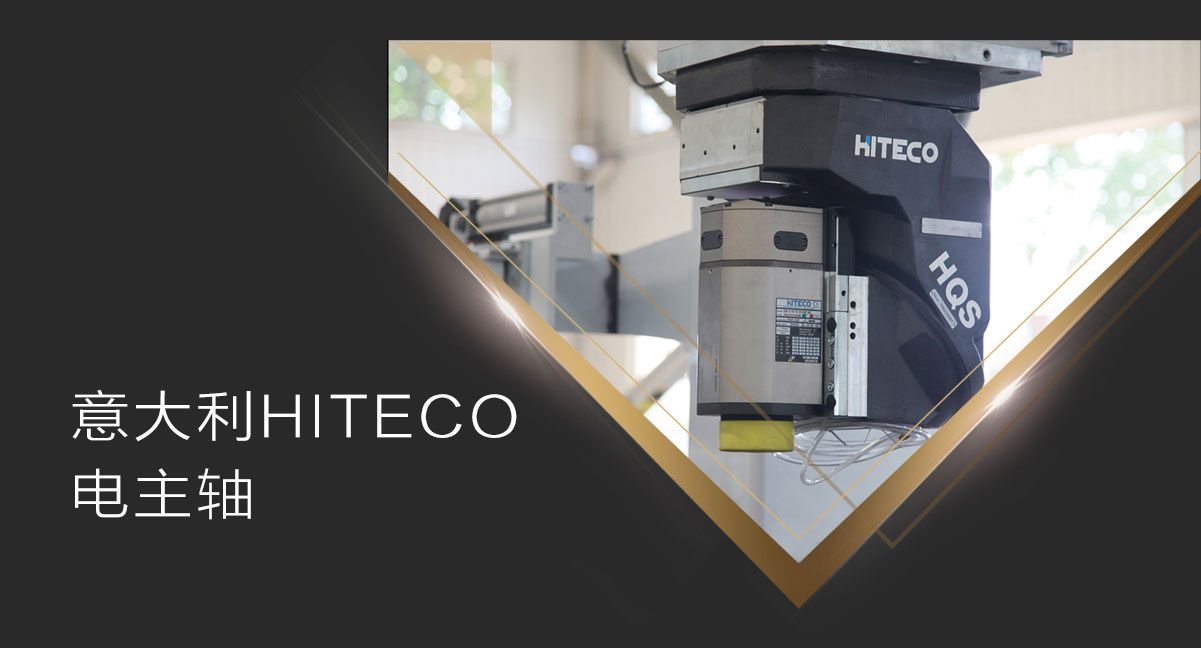

主軸 | 意大利Hiteco |
扁平導軌 | 臺灣 THK |
滾珠絲杠 | Y/Z軸 臺灣PMI |
齒輪、齒條 | X軸 臺灣KH |
低壓電器 | 法國施耐德 |
接線端子 | 德國魏德米勒 |
繼電器 | 法國施耐德 |
電磁閥 | 臺灣亞德客 |
壓力開關 | 日本SMC |
主軸氣源干燥過濾器 | 日本SMC |
主軸增壓器 | 日本SMC |
氣缸 | 臺灣亞德客 |
